甲線束包含三個主要部件：電線，線束連接器，和終端。線束或電線組件由組織在一起的多種電線或電纜組成，可以針對多種應用進行定制。線束可保護電線免受摩擦，溫度或濕氣等環境條件的影響。

根據預期的環境，有多種端子和接線連接器類型可用。線束通常用于電子，航空，醫療，汽車或軍事硬件應用。

就第三部分而言，線束可用于保護和整理幾乎任何類型的電線，例如離散（鉛）線，多導體，實心和多股電纜，連接線等。該博客將探討可用的各種類型的連接器和端子。

線束連接器

線束連接器在線束和電源之間提供不間斷的電子信號。插頭通常是公頭，而插孔通常是母頭。除此之外，連接器的尺寸，形狀和尺寸可能會因預期應用程序的需要而大相徑庭。

線束連接器類型

確定合適的連接器類型取決于多種性能因素，例如配合類型，絕緣需求，電源觸點和信號觸點。配置也可能有所不同，包括線對線，板對板或板對線的選項。連接器有多種設計，其中標準的2針，3針或4針連接器。選擇連接器時，了解必要條件至關重要：

• 目前評級
• 電路密度和尺寸
• 交戰力
• 電線尺寸
• 工作電壓
• 代理商批準
• 每回路價格

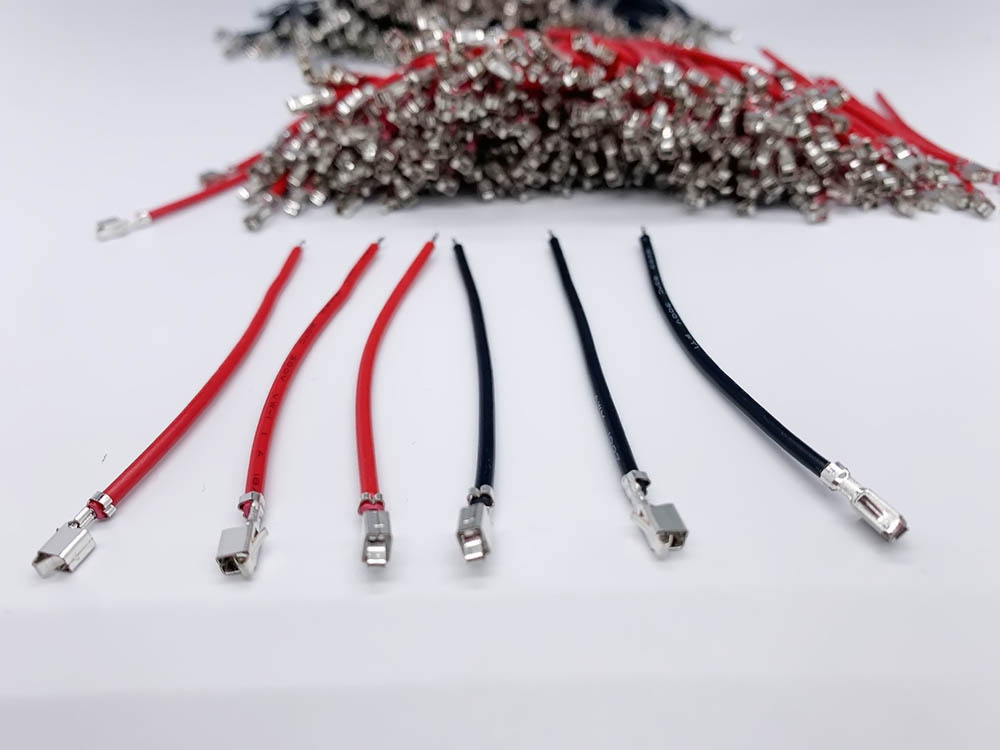

線束端子

線束端子是導線末端或?qū)⑵溥B接到其他組件的組件。與線束連接器類似，所需的端子類型取決于預期的應用，并且可以在形狀，大小和絕緣需求方面有所不同。當不需要對溫度，濕度或環境條件進行保護時，非絕緣端子是一種更具成本效益的選擇。

線束端子類型

有多種線束端子類型可供選擇：

• 環形端子是圓頭的，允許安裝螺釘或雙頭螺栓。它們具有各種尺寸，可以絕緣，并且可以壓接或焊接到電線上。
• 鏟形端子（由于其形狀也被稱為叉形端子）是開放式的，便于在狹小空間要求的線束應用中進行連接和拆卸?？商峁Ы^緣或不帶絕緣的產品。
• 鉤形端子是類似于叉形端子的簡單，開放式端子。它們經久耐用，可以絕緣或非絕緣。
• 顧名思義，快速斷開端子設計用于汽車，工業和消費類應用中的快速斷開。
• 子彈頭端子可在凸形和開放式圓形凹形連接器之間提供安全連接。這些端子旨在防止危險材料腐蝕和其他損壞。
• 對接端子可防止磨損，濕氣和腐蝕。它們可以端接單根或多根電線，并且可以通過將其安裝在連接器的開口端來輕松地延長電線。
• 帶標志的端子非常適合在狹窄的空間中使用，因為它們具有90度彎曲的設計，就像桿子上的標志一樣。它們提供了方便的連接，并且可以是絕緣的或非絕緣的。

線束設計的重要性

線束必須仔細設計，并考慮到特定的應用需求，因此線束的設計過程非常可定制。許多線束需要隱藏在墻壁，盒子或其他受約束的空間中。為了安全和功能，高質量的設計至關重要。如上面列出的各種組件所示，在線束設計中必須考慮環境因素。除了溫度，摩擦和濕氣之外，電氣干擾和輻射還會導致線束潛在的問題。

線束必須以有組織的方式適合其位置，并可能需要根據應用場合使用合適的外殼。正確的端子和連接器對于確保線束得到保護和正確布線至關重要。線束的設計必須考慮到線的末端，帶的長度，電壓和電流要求，護套材料以及線的公差，這些都必須精確測量并加以考慮。
